Теплотехнический расчёт фасада: как определяют толщину утеплителя

Теплотехнический расчёт фасада помогает определить толщину утеплителя и проверить, как наружная стена будет сохранять тепло в условиях конкретного здания. Одинаковая толщина теплоизоляции не даёт одинакового результата на кирпичной стене, железобетонном каркасе и кладке из блоков.

Помимо состава стены, на результат влияют климат, режим помещений, крепления фасада и примыкания к окнам.

Какие данные нужны для расчёта

До выбора утеплителя проектировщику нужны сведения об объекте:

• место строительства и климатические параметры отопительного периода;
• назначение помещений, расчётная температура и влажность воздуха;
• материалы, толщина и состояние существующих стен;
• характеристики теплоизоляции для принятых условий эксплуатации;
• конструкция фасадной подсистемы, расположение креплений и проёмов.

При реконструкции архивный чертёж желательно сопоставить с фактической конструкцией. Если слои стены или состояние старого утепления неизвестны, исходные данные уточняют обследованием.

Как определяют толщину утеплителя

Сначала устанавливают требования к теплозащите для конкретного здания. Затем оценивают существующую стену и подбирают дополнительную теплоизоляцию. Расчётные принципы и проверки приведены в СП 50.13330.2024 «Тепловая защита зданий».

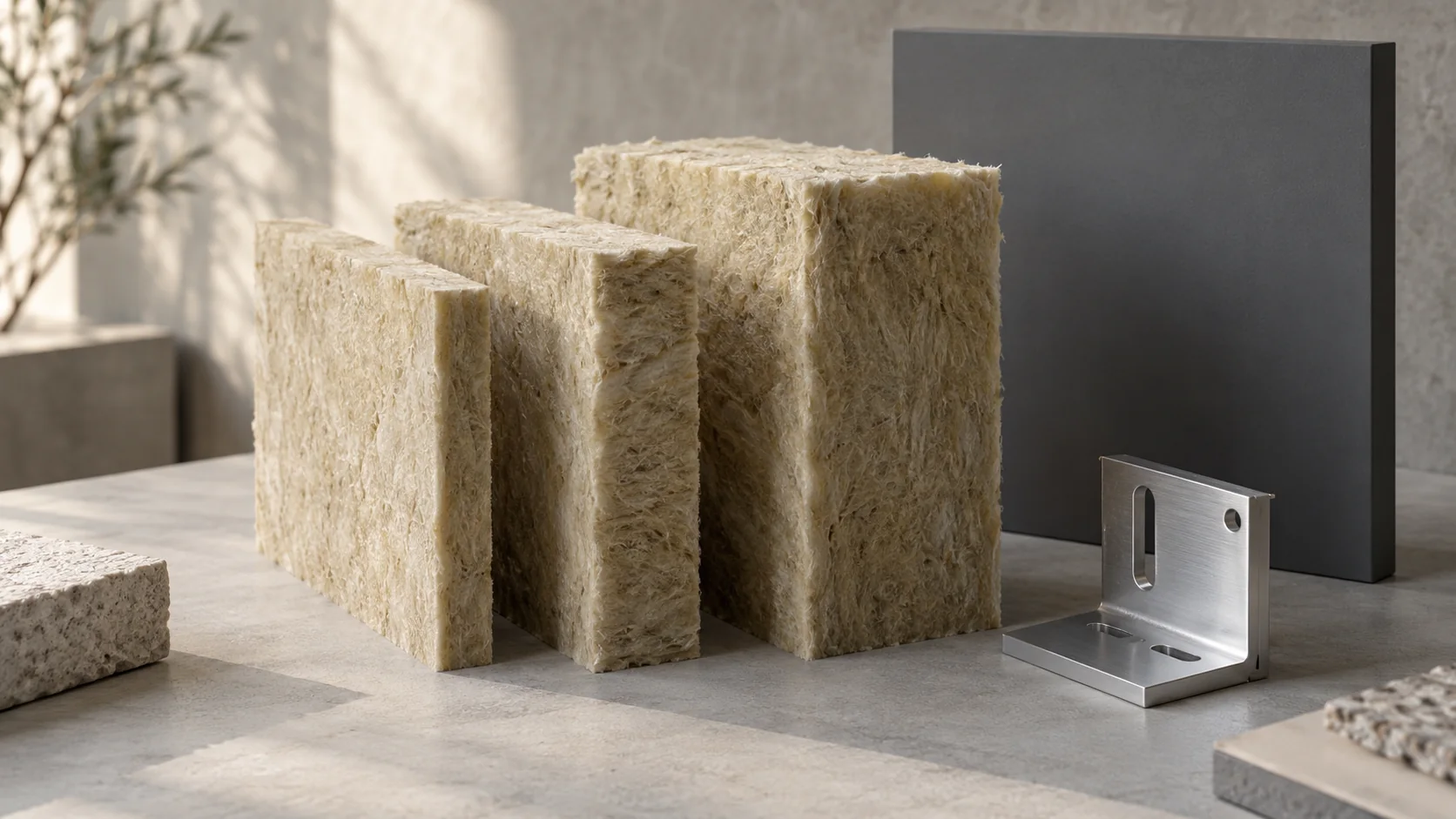

Для однородного слоя зависимость проста: при одинаковой теплопроводности большая толщина увеличивает термическое сопротивление. Однако реальная стена неоднородна. Окончательное решение проверяют с учётом участков, через которые тепло уходит интенсивнее.

Также нельзя сравнивать утеплители только по плотности. Для расчёта важна теплопроводность материала в соответствующих условиях эксплуатации. Значение для сухого образца и расчётный показатель могут различаться. Замена марки материала требует проверки принятых характеристик.

Зачем учитывать мостики холода

Кронштейны, крепёж, участки железобетона и оконные примыкания создают теплотехнические неоднородности. Поэтому результат расчёта только по сплошному слою утеплителя может выглядеть лучше, чем показатели фасада в целом.

Проектировщик оценивает приведённое сопротивление теплопередаче с учётом таких включений. Если проверка выявляет проблему, рассматривают толщину теплоизоляции и конструктивные решения узлов. Самовольно уменьшать количество кронштейнов ради теплозащиты нельзя: крепления должны обеспечивать несущую способность системы.

Сопряжения с окнами, цоколем и парапетом необходимо увязать с рабочими чертежами. Подробнее об этих участках — в материале о разработке узлов НВФ.

Почему проверяют влажность и конденсат

Оценка теплозащиты не сводится к подбору толщины плит. Необходимо проверить температурные условия на внутренней поверхности стены и защиту конструкции от переувлажнения. На эти проверки влияют влажность помещений, свойства материалов и последовательность слоёв.

Для навесного вентилируемого фасада отдельно учитывают работу воздушной прослойки. Её нельзя считать герметичной воздушной подушкой: в зазоре предусмотрено движение наружного воздуха. Решение по его устройству принимают вместе с остальной конструкцией фасада.

Что должно быть в результате расчёта

Заказчику полезно проверить, можно ли связать выводы отчёта с конкретными чертежами и материалами. В документации должны быть понятны:

• исходные данные и принятый состав стены;
• расчётные характеристики и толщина теплоизоляции;
• учтённые теплотехнические неоднородности;
• результаты проверок и решения для проблемных участков.

Толщина и марка утеплителя в расчёте, спецификации и чертежах должны совпадать. При замене материалов или подсистемы нужно оценить, сохраняются ли расчётные показатели.

Проблема — решение — результат

Рассмотрим условный пример. Проблема: для офисного здания выбрали утеплитель по аналогии с другим объектом. После уточнения кронштейнов и оконных примыканий потребовалось пересмотреть решение.

Решение: до закупки выполнить расчёт для фактического состава стены и согласовать теплоизоляцию с подсистемой.

Результат: заказчик получает обоснованный состав фасада и согласованную спецификацию. Вероятность замены уже заказанных материалов уменьшается.

На каком этапе обращаться к проектировщику

Теплотехнический расчёт фасада стоит выполнять до окончательного выбора подсистемы и заказа материалов. Толщина утеплителя связана с выносом облицовки, геометрией откосов и решениями креплений, поэтому эти вопросы прорабатывают совместно.

В «Архистрой» теплотехнический расчёт входит в работу по проектированию навесных вентилируемых фасадов. Для обсуждения объекта подготовьте имеющиеся планы, сведения о стенах и назначении помещений. Это поможет определить, какие исходные данные уже есть и что потребуется уточнить перед проектированием.
