Разработка узлов НВФ: какие узлы необходимы для монтажа вентфасада

Разработка узлов НВФ — одна из ключевых задач при подготовке рабочей документации навесного вентилируемого фасада. Общий чертёж показывает архитектуру и раскладку облицовки, однако для монтажа этого недостаточно. Подрядчику необходимо понимать, как подсистема крепится к основанию, оформляются оконные проёмы, углы, цоколь, парапет и другие сложные участки.

В Архистрой узлы вентилируемого фасада разрабатываются как часть комплексного фасадного проекта. Их проработка связывает архитектурное решение с подсистемой, облицовкой и реальными условиями монтажа.

Что такое узел НВФ

Узел НВФ — это детальный чертёж отдельного участка фасадной системы. На нём показываются взаимное расположение элементов, размеры, крепления, зазоры, материалы и примыкания.

Состав узлов зависит от архитектуры здания и выбранной фасадной системы. Чем сложнее геометрия объекта, тем больше индивидуальных решений необходимо проработать до начала монтажа.

Узел крепления подсистемы

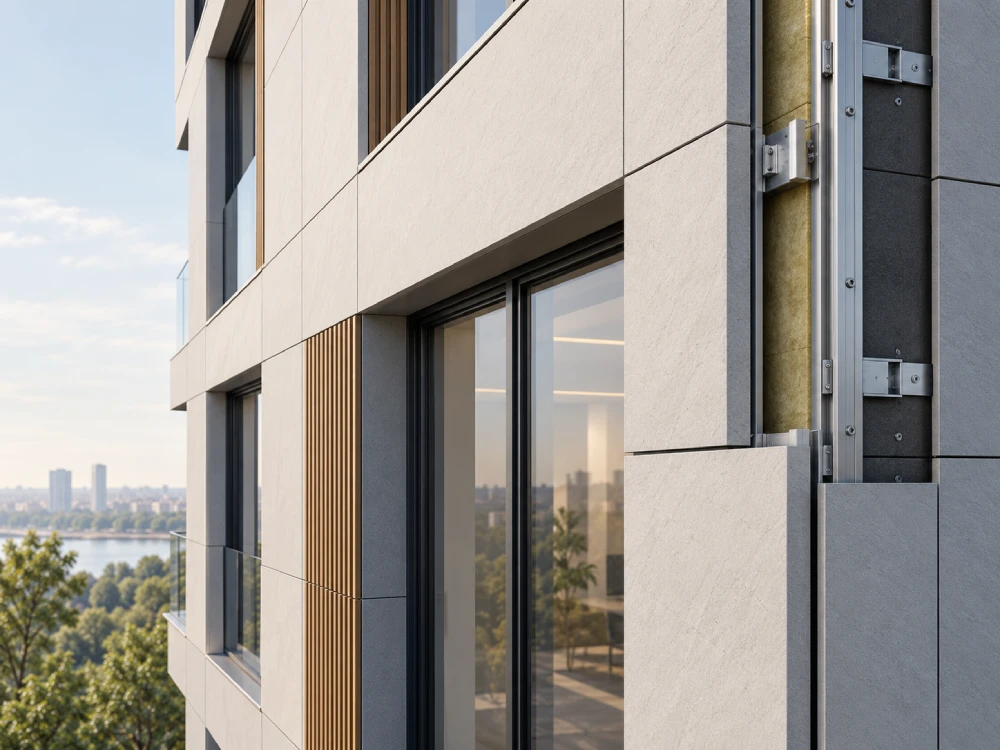

Один из базовых узлов показывает соединение фасадной подсистемы со строительным основанием. В нём отображаются кронштейн, анкерное крепление, направляющие, теплоизоляция и облицовочный материал.

Такой чертёж позволяет точно определить положение элементов и согласовать конструктивную схему с фактическим основанием здания.

Узлы оконных и дверных проёмов

Проёмы относятся к наиболее насыщенным участкам фасада. Здесь необходимо увязать облицовку с оконной или дверной конструкцией, утеплением и откосами.

Отдельно могут разрабатываться:

– верхнее примыкание проёма;
– боковые откосы;
– подоконная часть;
– соединение облицовки с рамой;
– участки размещения отливов.

При этом важно сохранить архитектурную геометрию фасада и обеспечить возможность монтажа всех элементов.

Внешние и внутренние углы

На углах меняется направление облицовки и подсистемы. Поэтому типовое решение для плоской стены здесь не подходит.

Архитектор и инженер определяют раскладку панелей, положение направляющих и способ формирования угла. Особенно важна такая проработка при использовании крупноформатной облицовки, металлических кассет и сложной пластики фасада.

Цокольный узел

Нижняя часть НВФ работает в условиях повышенного воздействия влаги, загрязнений и механических нагрузок. Поэтому переход между облицовкой и цоколем должен быть заранее отражён в рабочей документации.

Здесь определяются нижнее завершение системы, расположение элементов подсистемы и сопряжение с конструкциями здания.

Парапет и примыкание к кровле

В верхней части здания фасад необходимо корректно завершить и связать с кровельными конструкциями. Узел парапета показывает положение облицовки, подсистемы и защитных элементов.

Особое внимание уделяется геометрии верхней кромки и защите конструкции от попадания осадков.

Деформационные швы

Если в здании предусмотрены деформационные швы, фасадная система должна учитывать возможные перемещения конструкций.

В рабочем узле показывается, как НВФ проходит через такой участок и каким образом сохраняется независимость частей фасада. Простое перекрытие шва облицовкой без специального решения недопустимо.

Примыкание НВФ к другим фасадным системам

На коммерческих и общественных зданиях навесной фасад часто соседствует со светопрозрачными конструкциями, витражами, входными группами или другими видами облицовки.

Такие переходы требуют отдельной разработки. Необходимо согласовать отметки, толщину систем, линии фасада и крепления так, чтобы разные элементы формировали единый архитектурный облик.

Что должно быть на рабочем чертеже узла

Хорошо проработанный монтажный узел должен давать подрядчику однозначное понимание решения. В зависимости от участка на чертеже указываются:

– размеры и отметки;
– слои конструкции;
– типы элементов подсистемы;
– крепёж;
– облицовочные материалы;
– технологические зазоры;
– примыкания;
– марки элементов и ссылки на спецификации.

Таким образом, узел превращает общее архитектурное решение в конкретную инструкцию для реализации.

Почему узлы нужно разрабатывать до монтажа

Если сложные примыкания не проработаны заранее, решения приходится принимать непосредственно на строительной площадке. Это увеличивает количество согласований и может потребовать изменения раскладки или дополнительных комплектующих.

Гораздо эффективнее решить спорные участки на стадии рабочей документации, когда можно согласовать архитектуру, конструкцию фасада и технологию монтажа.

Проблема — Решение — Результат

Проблема: в проекте есть общая раскладка фасада, но отсутствуют детальные решения окон, углов и парапета.

Решение: перед монтажом разрабатываются индивидуальные узлы, уточняются размеры, крепления и взаимное положение элементов.

Результат: подрядчик получает понятную рабочую документацию, а количество решений, которые приходится принимать непосредственно на объекте, сокращается.

Разработка узлов НВФ в Архистрой

Архистрой выполняет проектирование навесных вентилируемых фасадов с подготовкой рабочих чертежей, узлов, схем крепления и спецификаций.

Мы прорабатываем сложные участки с учётом архитектуры здания, выбранной фасадной системы и особенностей основания. Такой подход позволяет перейти от визуальной концепции к технически реализуемому фасаду без потери первоначального архитектурного решения.

Итог

Разработка узлов НВФ необходима для точного переноса проектных решений на строительную площадку. Узлы определяют крепления, примыкания и переходы на наиболее сложных участках фасада.

Если вам требуется рабочая документация навесного вентилируемого фасада, специалисты Архистрой разработают фасадные чертежи, монтажные узлы и схемы креплений с учётом особенностей вашего объекта.
