Ошибки при проектировании НВФ: как избежать переделок и лишних затрат

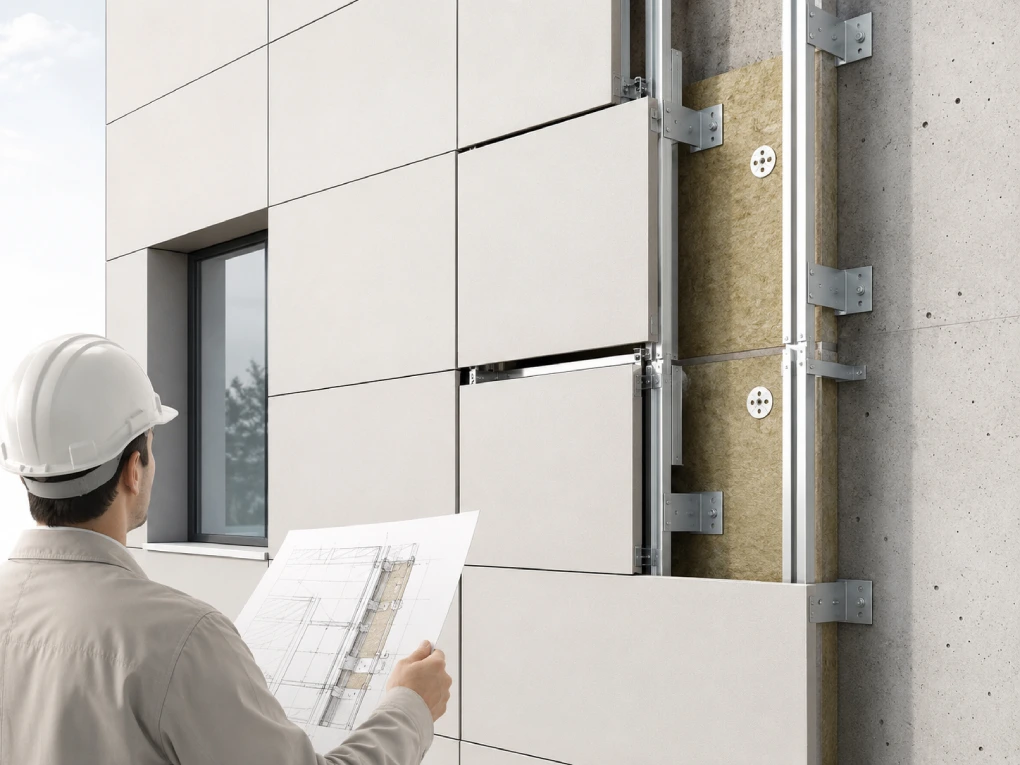

Навесной вентилируемый фасад — это система, в которой совместно работают основание здания, анкеры, кронштейны, направляющие, утеплитель, крепёж и облицовка. Ошибка в одном элементе может повлиять на устойчивость конструкции, срок её службы и бюджет строительства.

Для девелопера последствия выражаются в повторных расчётах, срочной закупке комплектующих и переносе сроков.

Проектирование без точных обмеров

Архитектурные чертежи не всегда отражают фактическую геометрию здания. Стены могут иметь отклонения по вертикали, перепады плоскости и несовпадение проёмов.

Если это выясняется во время монтажа, может не хватить вылета кронштейнов. Поэтому до проектирования нужны точные обмеры или исполнительная геодезическая съёмка. Для сложных объектов полезна BIM-модель фасада.

Неверная оценка основания и анкеров

Крепёж нельзя выбирать только по названию материала стены. Кирпичная кладка, ячеистый бетон и панели могут иметь разную фактическую прочность даже на одном объекте.

Проект должен учитывать состояние основания и результаты натурных испытаний анкеров. Иначе расчётная несущая способность может не подтвердиться, а схему кронштейнов придётся менять после закупки материалов.

Упрощённый расчёт нагрузок

Ветровая нагрузка распределяется по фасаду неравномерно. На углах, краях и верхних участках здания воздействия выше. Поэтому одинаковый шаг направляющих и кронштейнов для всех плоскостей может оказаться небезопасным или привести к перерасходу металла.

Необходимо отдельно проверять зоны фасада, каркас, соединения и облицовку. Это обеспечивает надёжность без лишнего увеличения стоимости подсистемы.

Недостаточная разработка узлов

Общей раскладки фасада недостаточно для монтажа. Детальной проработки требуют оконные проёмы, углы, парапеты, цоколь, деформационные швы и примыкания к кровле.

Если разработка узлов вентилируемого фасада выполнена формально, решения принимаются на площадке. В результате нарушаются отвод влаги, утепление и геометрия облицовки.

Температурные деформации и коррозия

Металлические направляющие изменяют длину при перепадах температуры. Без подвижных и фиксированных точек, технологических зазоров и правильно расположенных стыков подсистема может деформировать облицовку.

Кроме того, важно учитывать совместимость металлов и защитные покрытия. Неподходящий крепёж ускоряет коррозию скрытых элементов.

Отсутствие BIM-координации

Корзины кондиционеров, освещение, вывески, камеры и водосточные системы нередко проектируются отдельно. Их крепления могут пересекаться с направляющими, а кабельные трассы — конфликтовать с элементами НВФ.

BIM-координация объединяет архитектуру, конструкции, фасад и инженерные системы. Коллизии выявляются до монтажа, когда их можно устранить без демонтажа и повторных закупок.

Ошибки в пожарной безопасности

При проектировании необходимо оценивать характеристики всей фасадной системы. Неверное размещение противопожарных рассечек, разрывы теплоизоляции и ошибки в оформлении проёмов могут привести к несоответствию проекта требованиям.

Решения должны быть отражены в расчётах, узлах и спецификациях.

Проблема — Решение — Результат

Проблема: подсистема разработана по неточным чертежам, а инженерные элементы не согласованы с фасадом.

Решение: выполняются обмеры, обследование основания, расчёты и BIM-координация.

Результат: коллизии выявляются до монтажа, а риск остановки работ снижается.

Проектирование НВФ в Архистрой

Архитектурное бюро Архистрой анализирует исходные данные, рассчитывает подсистему, прорабатывает сложные узлы и согласует фасад с архитектурными и инженерными разделами.

Заказчик получает рабочую документацию, учитывающую основание, облицовочный материал, оборудование и технологию монтажа. Такой подход помогает контролировать бюджет и сокращать изменения на площадке.

Итог

Ошибки при проектировании НВФ чаще всего связаны с неточными исходными данными, упрощёнными расчётами и слабой координацией. Чем позже обнаружена проблема, тем дороже её исправление.

Для разработки проекта навесного вентилируемого фасада обратитесь в Архистрой. Мы подготовим документацию с учётом нормативных требований, архитектуры здания и реальных условий монтажа.
