Обмеры здания для проектирования: когда нужно лазерное 3D-сканирование

Проектирование реконструкции, фасада или перепланировки начинается с точных исходных данных. Если фактическая геометрия здания отличается от старых чертежей, ошибка переходит в рабочую документацию: не совпадают проёмы, узлы и инженерные трассы. Поэтому обмеры здания для проектирования помогают снизить риск переделок ещё до выпуска проекта.

Что дают обмеры существующего здания

Обмеры фиксируют длину и высоту стен, положение проёмов, отметки перекрытий и геометрию помещений. На их основе создаётся обмерный план.

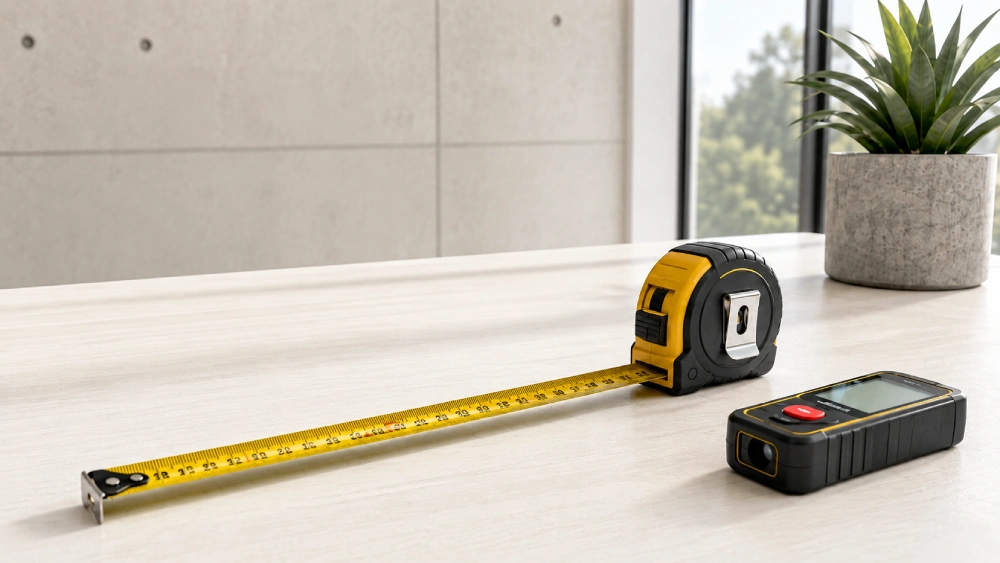

Ручных измерений достаточно для небольших объектов с простой геометрией. Однако на длинных фасадах и зданиях после реконструкций погрешность может накапливаться. В таких случаях нужны более точные пространственные данные.

Когда нужно лазерное 3D-сканирование

Лазерное 3D-сканирование позволяет быстро зафиксировать геометрию объекта и получить цифровое описание его фактического состояния.

Метод особенно полезен при:
– реконструкции здания;
– проектировании навесного фасада;
– сложной геометрии;
– отсутствии актуальных чертежей;
– большом количестве коммуникаций;
– подготовке цифровой модели объекта.

Что такое облако точек

Результатом сканирования становится облако точек — массив пространственных координат, описывающий поверхности здания. На его основе можно проверить отклонения, восстановить геометрию и подготовить цифровую модель.

Облако точек не является готовым проектом. Его используют как исходную базу для архитектурных, конструктивных и фасадных решений.

Почему точность особенно важна для фасада

При проектировании НВФ даже небольшое расхождение влияет на вылет кронштейнов, положение направляющих и раскладку облицовки.

Если размеры проёмов или плоскость стены определены неверно, проблема обнаруживается при монтаже. Тогда приходится корректировать узлы и заказывать дополнительные комплектующие. Поэтому точные обмеры позволяют заранее учитывать реальные отклонения здания.

Как сканирование связано с BIM

Данные 3D-сканирования могут стать основой модели существующего объекта. Архитекторы и инженеры получают общую геометрию для координации новых решений.

Однако сканирование и BIM — разные процессы. Сканирование фиксирует существующее состояние, а BIM-модель структурирует проектную информацию. Последовательность может выглядеть так: сканирование — обработка данных — модель объекта — проектирование.

Ошибки из-за неточных исходных данных

Проектирование по устаревшим планам или выборочным замерам может привести к:
– несовпадению проёмов;
– ошибкам в фасадных узлах;
– конфликтам инженерных систем;
– корректировке облицовки на монтаже;
– дополнительным закупкам;
– переносу сроков.

Проблема — Решение — Результат

Проблема: реконструкция коммерческого здания проектируется по архивным чертежам, которые не учитывают изменения за годы эксплуатации.

Решение: до детальной разработки фиксируется фактическая геометрия, уточняются проёмы, отметки и конструктивные элементы. Для сложных участков используются данные 3D-сканирования.

Результат: проектировщики получают достоверную исходную модель и снижают риск корректировок во время строительства.

Как Архистрой работает с исходными данными

Перед проектированием Архистрой анализирует объект и определяет необходимую точность исходной информации. Для простых задач достаточно классических обмеров, а для реконструкции и сложных фасадов могут потребоваться цифровые методы фиксации геометрии.

Такой подход позволяет связать фактическое состояние здания с архитектурными, фасадными и инженерными решениями до выпуска рабочей документации.

Итог

Обмеры здания для проектирования напрямую влияют на качество будущих решений. Лазерное 3D-сканирование особенно полезно там, где сложная геометрия, реконструкция или отсутствие актуальной документации делают обычные замеры недостаточными.

Если вы планируете реконструкцию, разработку фасада или проектирование существующего коммерческого объекта, обратитесь в Архистрой. Мы определим необходимый состав исходных данных и выстроим проектирование на основе фактической геометрии здания.
