Скрытые коммуникации в НВФ: как интегрировать инженерные системы в фасад

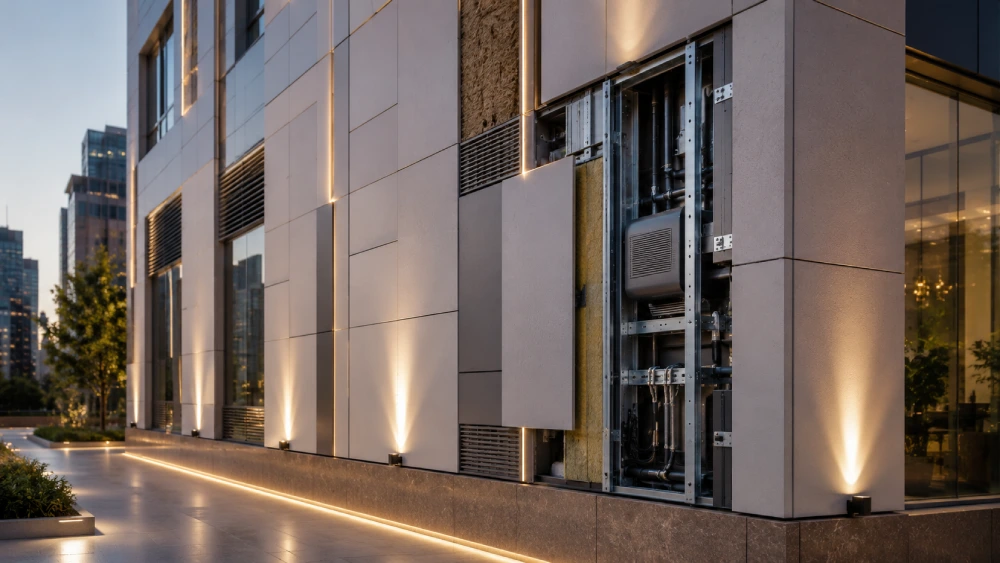

Современный коммерческий фасад включает подсистему, утеплитель и облицовку. На нём размещаются наружные блоки кондиционеров, подсветка, вывески, камеры и кабельные трассы. Если добавлять оборудование после разработки проекта НВФ, возникают коллизии, нарушается геометрия панелей и растёт стоимость монтажа. Поэтому скрытые коммуникации в НВФ необходимо учитывать ещё на стадии архитектурной концепции. Архитектурное бюро Архистрой координирует фасадные и инженерные решения, сохраняя внешний облик здания и доступ к оборудованию.

Почему коммуникации нельзя добавлять после монтажа

Навесной фасад представляет собой рассчитанную систему. Внутри конструкции расположены кронштейны, направляющие, утеплитель, противопожарные элементы и вентиляционный зазор.

Если инженерные сети проектируются отдельно, крепления и кабели могут пересечься с подсистемой. Тогда монтажникам приходится менять раскладку, вырезать облицовку или переносить оборудование на площадке. В результате растёт объём переделок и снижается качество узлов.

Кондиционеры на вентилируемом фасаде

Наружный блок нельзя устанавливать на облицовочную плиту как на несущий элемент. Для оборудования разрабатывают отдельный узел с передачей нагрузки на основание стены или рассчитанный каркас.

Корзины для кондиционеров увязывают с модульной сеткой облицовки. Также предусматривают доступ для обслуживания, отвод конденсата, виброизоляцию и возможность замены блока. Если корзины добавляются поздно, они конфликтуют с окнами и нарушают ритм фасада.

Архитектурная подсветка НВФ

Подсветка связана с размещением кабелей, блоков питания, креплений и сервисных люков. Светильники не должны препятствовать работе вентиляционного зазора или усложнять обслуживание.

Для линейной подсветки заранее предусматривают ниши и закладные элементы, а для акцентного света — точки крепления и направления лучей.

Кабельные трассы в навесном фасаде

Кабельные трассы применяют для подсветки, видеонаблюдения, вывесок и датчиков. Их маршруты необходимо отражать в рабочей документации, защищать от влаги и согласовывать с расположением креплений.

Если трассы прокладываются по свободному месту, они могут попасть в зону противопожарной рассечки, вентиляционный канал или участок крепления панели. Поэтому инженерные системы нельзя оставлять на этап монтажа.

Как BIM помогает избежать коллизий

BIM-координация объединяет архитектуру, подсистему НВФ и оборудование в одной цифровой модели. Благодаря этому заранее выявляются пересечения между направляющими, кабельными лотками, корзинами кондиционеров и светильниками.

Модель не заменяет расчёты, но помогает проверить совместимость решений до выпуска рабочей документации.

Что должно быть в проекте

Рабочий комплект должен показывать:

– способы крепления оборудования;
– маршруты кабельных трасс;
– узлы прохода через конструкции;
– расположение сервисных люков;
– отвод конденсата;
– примыкания к облицовке и утеплителю;
– требования к обслуживанию;
– связь с противопожарными решениями.

Проблема — Решение — Результат

Проблема: фасад уже разработан, но на поздней стадии появляются кондиционеры, камеры и архитектурная подсветка.

Решение: оборудование координируется с модульной сеткой фасада, корректируются узлы и проверяются коллизии в BIM-модели.

Результат: коммуникации интегрируются без случайных вырезов в облицовке, а доступ к ним учитывается до начала работ.

Проектирование НВФ в Архистрой

Архистрой разрабатывает навесные вентилируемые фасады с учётом строительства и дальнейшей эксплуатации. Мы координируем архитектурный облик, подсистему, облицовку, подсветку и внешнее оборудование.

Такой подход помогает сохранить целостность фасада и сократить изменения на площадке. Также специалисты проводят аудит готового проекта до монтажа.

Итог

Скрытые коммуникации в НВФ влияют на подсистему, внешний вид здания и удобство обслуживания. Поэтому их необходимо проектировать совместно с фасадом.

Обратитесь в Архистрой, чтобы подготовить фасад и инженерные узлы в единой системе. Мы разработаем решения для кондиционеров, подсветки и кабельных трасс с учётом архитектуры объекта и технологии монтажа.
